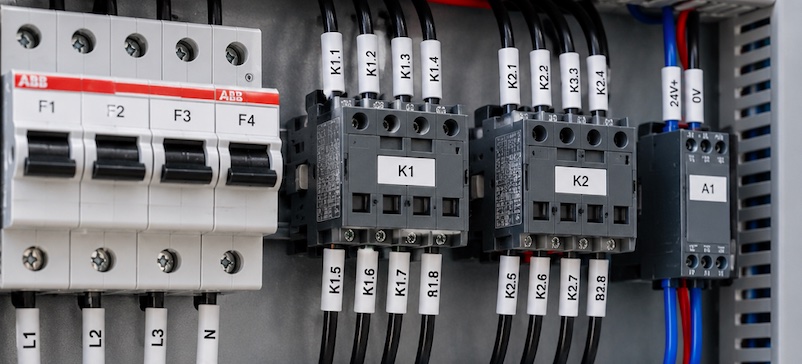

Az ipari berendezésekben, kapcsolószekrényekben, gépgyártásban és automatizálási rendszerekben gyakran több száz, akár több ezer vezeték és kábel található. Ilyen környezetben a kábeljelölés nem pusztán kényelmi megoldás: a gyors hibakeresés, a karbantartás és a biztonságos munkavégzés egyik fontos eleme.
Egy jól megválasztott kábeljelölésnek hosszú időn keresztül olvashatónak kell maradnia, miközben ellenállhat hőnek, UV-sugárzásnak, vegyszereknek, mechanikai igénybevételnek vagy akár olajnak is. A megfelelő jelölési technológia kiválasztásakor ezért nemcsak az ár, hanem az alkalmazási környezet is meghatározó.
Miért fontos a kábelek megfelelő jelölése?
Egy ipari kábel azonosítója alapján a szerelő vagy karbantartó gyorsan meg tudja állapítani, hogy az adott vezeték hová tartozik, milyen funkciót lát el, illetve melyik csatlakozási ponthoz kapcsolódik.
A megfelelő kábelazonosítás különösen fontos:
- kapcsolószekrényekben,
- gép- és berendezésgyártásban,
- automatizálási rendszerekben,
- elektromos elosztókban,
- jármű- és autóipari alkalmazásokban,
- ipari vezérlésekben,
- karbantartási és szervizelési munkáknál.
A rendezett jelölés jelentősen lerövidítheti a hibakeresés idejét, és egy későbbi átalakításnál vagy javításnál is megkönnyíti a munkát.
Milyen kábeljelölési megoldások léteznek?
Az ipari kábelek jelölésére több technológia használható. A megfelelő választás attól függ, hogy milyen kábelről van szó, milyen környezetben használják, és mennyire tartós azonosításra van szükség.
| Jelölési megoldás | Előny | Tipikus alkalmazás |
| Hőre zsugorodó jelölőcső | Tartós, jól olvasható, a kábelre rögzül | Ipari kábelek, gépgyártás |
| Kábelkötegelő jelölőtábla | Egyszerűen felszerelhető és cserélhető | Kábelkötegek, elosztók |
| Öntapadó címke | Gyors és költséghatékony | Kapcsolószekrények, általános azonosítás |
| Színes zsugorcső | Szín alapján történő azonosítás | Vezetékek, elektromos rendszerek |
Hőre zsugorodó kábeljelölés
Ipari környezetben az egyik praktikus megoldás a nyomtatható hőre zsugorodó cső. A jelölés a kábelre helyezhető, majd hő hatására összezsugorodik és szorosan rögzül rajta.
A Shrinktech nyomtatható zsugorcsövei például módosított poliolefinből készülnek, 2:1 zsugorodási aránnyal, és az adott típustól függően –55 °C és +125 °C közötti hőmérsékleten használhatók. A termékeket kifejezetten kábelek azonosítására is ajánlják.
A hőre zsugorodó jelölés egyik nagy előnye, hogy nem egyszerűen a kábel mellett helyezkedik el, hanem szorosan körbeveszi azt. Ez különösen hasznos olyan helyeken, ahol a kábelek mozognak, rezgésnek vannak kitéve vagy gyakori a szerelés.
Mire kell figyelni ipari kábeljelölésnél?
- Hőmérséklet
A kábel környezetének hőmérséklete alapvető szempont. Egy gép belsejében vagy motortér közelében lényegesen nagyobb hőterhelés érheti a jelölést, mint egy klimatizált kapcsolószekrényben.
- UV- és időjárásállóság
Kültéri berendezéseknél a napsugárzás és az időjárás gyorsan tönkreteheti a nem megfelelő címkéket. Ilyenkor UV-álló alapanyagot érdemes választani. A Shrinktech egyes kábeljelölő megoldásai UV-álló kivitelben készülnek.
- Vegyszerek, olaj és üzemanyag
Gépgyártásban vagy járműipari alkalmazásokban a kábelek olajjal, üzemanyaggal vagy különböző vegyszerekkel is érintkezhetnek. Ilyen esetben célszerű kifejezetten az adott környezethez megfelelő jelölőanyagot választani. A Shrinktech kínálatában például dízelolajnak ellenálló, nyomtatható zsugorcső is szerepel.
- Olvashatóság és nyomtatási minőség
A kábeljelölés akkor hasznos, ha évekkel később is könnyen leolvasható. Ezért ipari alkalmazásnál nemcsak maga a jelölőanyag, hanem a nyomtatási technológia és a festék vagy transzferfólia minősége is fontos.
A megfelelő ipari nyomtatási rendszerrel egyértelmű azonosítók, cikkszámok, vezetékazonosítók vagy egyéb kódok készíthetők. A Shrinktech kábeljelölő rendszereihez hőtranszferes nyomtatási megoldásokat is kínál.
Kábeljelölés nagy sorozatban
Nagyobb gépgyártási vagy kábelkonfekcionálási projektnél különösen fontos a gyors és ismételhető munkafolyamat. Több száz vagy több ezer kábel kézi feliratozása könnyen hibához vezethet.
Ilyenkor érdemes olyan rendszert alkalmazni, amelyben:
- az azonosítók digitálisan előkészíthetők,
- a jelölések nyomtathatók,
- a megfelelő méretű jelölőanyag gyorsan felhelyezhető,
- a kész kábelek azonosítása egyértelmű és egységes marad.
A Shrinktech kínálatában a kábeljelölés mellett nyomtatható zsugorcsövek, címkék, jelölőtáblák és nyomtatási szolgáltatások is megtalálhatók.
Tartós kábeljelölés = könnyebb karbantartás
Egy ipari berendezés élettartama alatt nemcsak a gyártáskor van szükség jól olvasható kábelazonosításra. A későbbi karbantartások, javítások és módosítások során gyakran még fontosabbá válik.
A megfelelő ipari kábeljelölés ezért hosszú távú befektetés: segít gyorsabban megtalálni a megfelelő vezetéket, csökkenti a szerelési hibák kockázatát, és átláthatóbbá teszi az elektromos rendszert.
A választásnál érdemes együtt vizsgálni a hőmérsékletet, a mechanikai igénybevételt, az UV- és vegyszerállóságot, a jelölés várható élettartamát és a szükséges nyomtatási mennyiséget.
A jó kábeljelölés nemcsak felirat a kábelen – az ipari rendszer megbízható azonosításának része.
